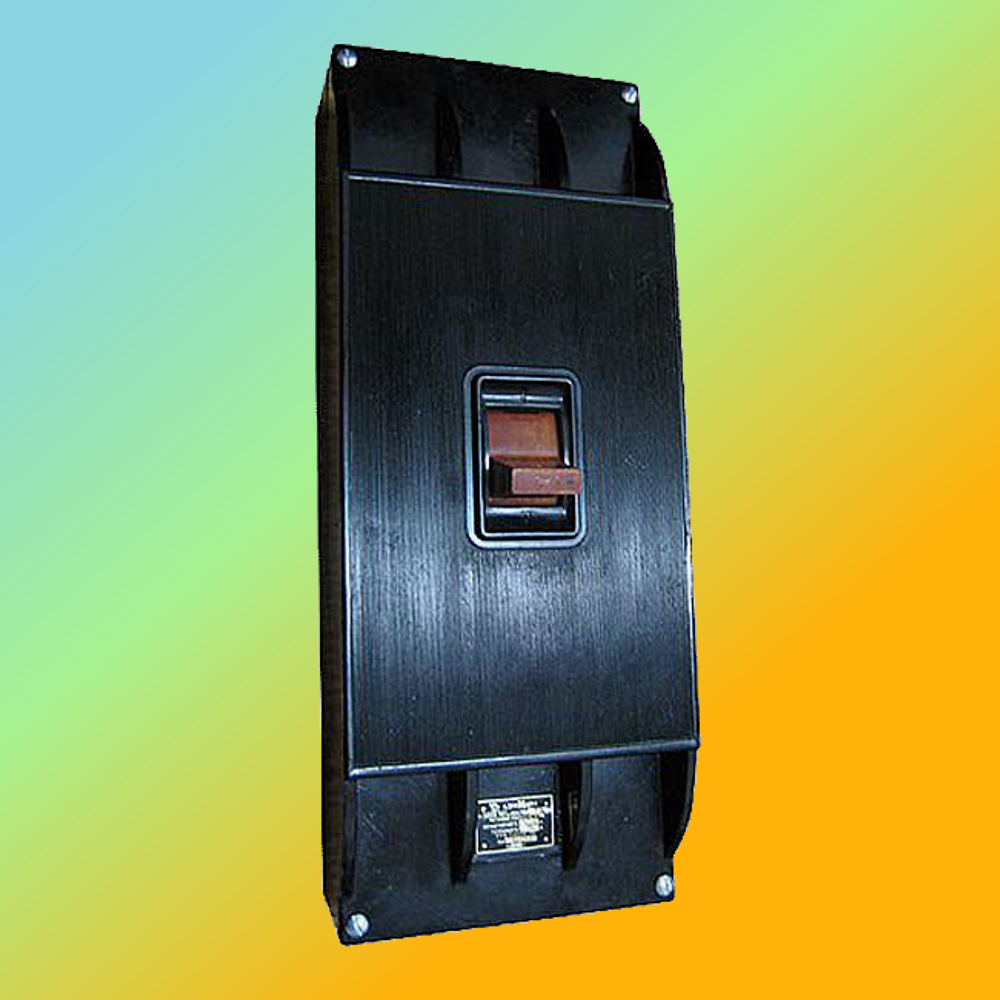

Автоматический выключатель А 3144 500А

Описание

Автоматические выключатели А3144 на 250А, 300А, 400А, 500А, 600А трехполюсные с электромагнитным и тепловым расцепителем предназначены для максимальной токовой защиты электрических установок при перегрузках и коротких замыканиях в цепях с номинальным напряжением до 500В переменного тока частоты 50-60 Гц, для нечастых (до 6 раз в час) оперативных коммутаций этих цепей, а также для защиты электрических цепей при снижении напряжения до недопустимой величины.

В случае возникновения в электрической цепи короткого замыкания автоматические выключатели серии А3144 срабатывают моментально. При перегрузках принцип действия данных приборов несколько иной: время их срабатывания имеет обратную зависимость от силы тока.

Выключатели серии А отличаются надежностью и долгим сроком службы.

Выключатели А3144 изготавливаются в климатическом исполнении — У4.
Область применения

Стандартное исполнение автоматических выключателей серии А3144 предполагает их использование в зонах с умеренным климатом (максимально допустимая температура воздуха 40°C).

Сфера применения автоматов — промышленные и транспортные предприятия, объекты коммунального хозяйства.
Особенности использования

При эксплуатации следует придерживаться следующих правил:

Запрещается установка автоматов в агрессивных средах (повышенная влажность, запыленность воздуха, попадание прямых солнечных лучей).
Установку выключателей серии А3144 необходимо производить на предварительно подготовленной, выровненной поверхности. Иначе в точках крепления пластикового кожуха прибора могут возникнуть деформации и излишнее напряжение, приводящее к трещинам и сколам защитной оболочки.

Сертификация

Выключатели А3144 сертифицированы и соответствуют ГОСТ 9098-78 и ГОСТ Р 50030.2-2010.
Комплектность

Выключатель — 1шт.
Паспорт — 1шт.
Заводская упаковка — 1шт.

Гарантия

Гарантийный срок на выключатели А3144 — 1 год со дня ввода выключателей в эксплуатацию и не более 1,5 лет со дня продажи. Дата продажи указывается в паспорте на изделие.
Маркировка и условное обозначение

А37-ХХ (расшифровка на примере А3144)

A31 – серия;
Х – величина выключателя (4) четвертая величина выключателя, номинальный ток до 630А;
Х – число полюсов (4) – имеет 3 полюса.

Технические характеристики

В таблице ниже указаны технические характеристики автоматического выключателя А3144.
Параметры Значение
Номинальное напряжение, В 500
Род тока Переменный
Частота, Гц 50
Количество полюсов 3
Номинальный ток выключателя, А 250, 300, 400, 500, 600
Номинальный ток теплового расцепителя, А 312, 375, 500, 625, 750
Уставка по току срабатывания электромагнитного расцепителя, А 1750, 2100, 2800, 3500, 4200
Тип исполнения Стационарный
Сопротивление изоляции не менее, МОм 0,5
Общее количество операции «включения-отключения» 10000
Вид расцепителя максимального тока Комбинированный
Габариты
Длина, мм Ширина, мм Высота, мм
565 220 185
Вес, брутто

А3144
19,8кг
